BM-8032-扬晨科技

BM-8032

特性：耐高温双马来酰亚胺树脂

外观：黄色或棕红色黏稠液体；可做成固含量为60%的液态树脂（二乙醇醚和丙酮1:1比例）

溶解性：可溶于丙酮、丁酮、丙二醇、二乙醇醚等有机溶剂。

Tg 温度：固化后树脂玻璃化转变温度为320℃（DMA法）。

存储：冰箱低温存储（0-5℃)，保质期6个月。

固化过程

(1)起始固化：120℃-130℃
(2)凝胶时间：1700-1900 s (150℃)
(3)固化过程1 (预浸料)：130℃-1h，140℃-1h，150℃-1h，180℃-1h，200℃-1h，250℃-2h。
(4)固化过程2 (浇注体)：120℃-1h，130℃-1h，140℃-1h，150℃-1h，160℃-1h，200℃-1h，250℃-2h。
(5)特别注意：严格按照建议固化温度操作，升温速率过快易发生暴聚，如需修改，请与我们联系。
取用方法：取用时防止吸水，应提前1-2小时从低温环境中取出，请放置至室温后再进行开封。

材料测试

TEST

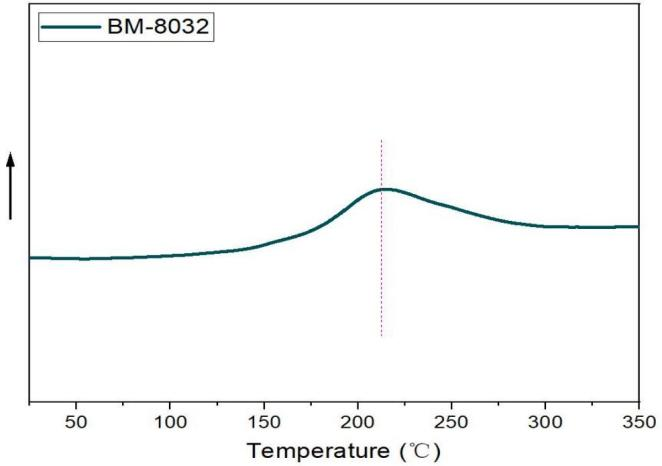

8032纯树脂固化过程DSC测

BM-8032是复合材料用热固性双马来酰亚胺新型树脂，室温下为液体，其中Tg可以达320℃ 。适用于耐高温碳纤维、石英纤维、玄武岩纤维复合材料，用于航空航天、军工、特种加工制造领域的轻量化复合材料的结构设计与制造。

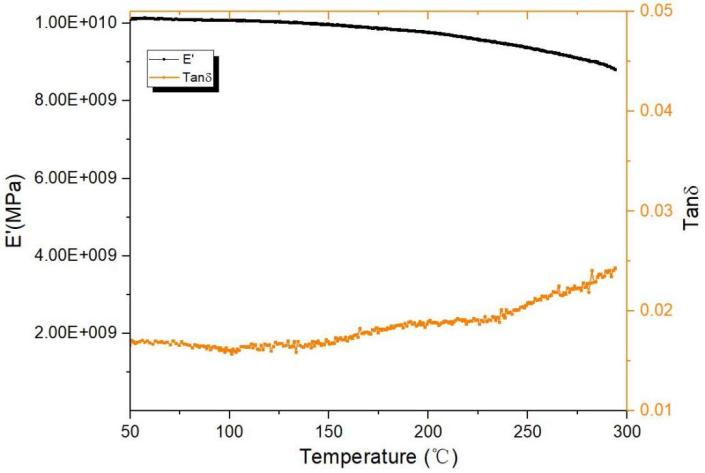

8032纯树脂固化后的DMA测试
